Розроблена технологія передбачає:
1) вимірювання всіх існуючих компонент тензорів електро-, п’єзо-, пружно- та нелінійно- оптичних та споріднених з ними ефектів (наприклад, п’єзоелектричного чи пружного) в досліджуваних кристалічних матеріалах (для цього в нас наявна необхідна експериментальна база та розроблені методики відповідних вимірювань для кристалів всіх класів симетрії);

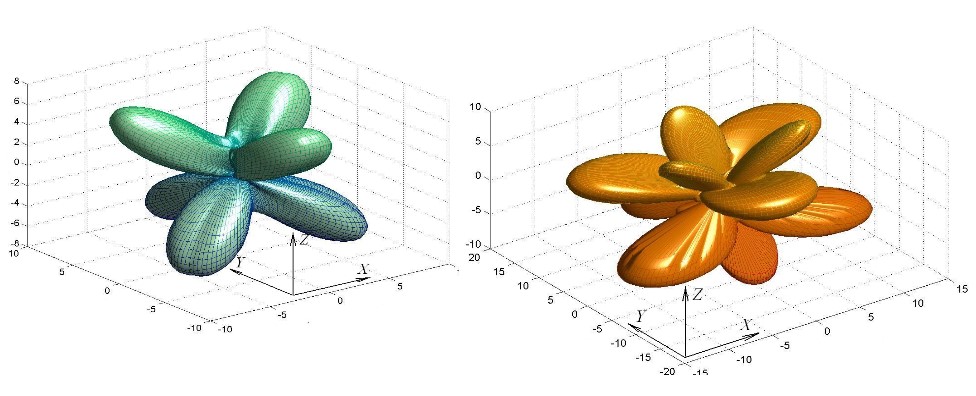

2) побудову вказівних чи екстремальних поверхонь для досліджуваних ефектів, як єдиного ефективного засобу геометричного відображення тензорів 3-го та вищих рангів та просторових розподілів параметрів, що характеризують величину ефекту, і на цій основі проведення 3D-аналізу просторової анізотропії відповідного ефекту (для цього розроблено програмне забезпечення побудови тривимірного зображення таких поверхонь);
3) пошук глобального максимуму досліджуваного ефекту та задання відповідної геометрії зразка із найбільшою величиною електро-, п’єзо-, акусто- чи нелінійно- оптичного ефекту (також реалізується на основі розробленого нами спеціального програмного забезпечення);
4) визначення підвищення ефективності та стабільності досліджуваного кристалічного матеріалу при його використанні при значеннях параметрів, відповідних точці глобального максимуму досліджуваного ефекту.
Запропонована технологія дає можливість суттєво підвищити ефективність впровадження та стабільність використання нових чи вже існуючих кристалічних матеріалів як робочих елементів пристроїв твердотільної оптоелектроніки, що працюють на принципах електро-, п’єзо-, акусто- чи нелінійно- оптичної модуляції чи перетворення лазерного випромінювання. Крім того, використання кристалічних матеріалів в точці максимуму цих ефектів гарантує також і суттєве підвищення стабільності величини досліджуваного робочого параметру зразка, а отже і підвищення стабільності технічних характеристик відповідного пристрою.
Для багатьох досліджених нами кристалів вперше виявлено, що напрямки електричного поля, одновісного тиску, поляризації та поширення світла і акустичних хвиль, які забезпечують найбільші електро-, п’єзо-, акусто- чи нелінійно- оптичні параметри кристалічних матеріалів, загалом не збігаються з головними кристалофізичними осями. Так для найбільш ефективної геометрії, що відповідає глобальному максимуму п’єзооптичного ефекту з кутовими координатами Θ=42°, φ=30° та Θ=49°, φ=30°, отримано майже 5- та 4-кратне підвищення ефективності використання в п’єзооптичних перетворювачах кристалів ніобату літію та бета борату барію відповідно. Аналогічно для кристалів ніобату літію з непрямими зрізами (Θ=54°, φ=90°) максимальна електроіндукована різниця ходу є майже в 3 рази більшою, а екстремальне значення параметра акустооптичної якості для ізотропної дифракції світла у 2.4 рази більшим (для Θ=60°, φ=7°), порівняно з відповідними параметрами для стандартної геометрії прямих зрізів цих кристалів. Це дає можливість у стільки ж разів підвищити ефективність використання кристалів ніобату літію як робочих елементів пристроїв керування лазерним випромінюванням.
Навіть для випадків, коли кристал із прямими зрізами виявляється оптимальним з точки зору забезпечення максимуму ефекту (наприклад, електрооптичний ефект у кристалі KDP), застосування представленої технології є доцільним, оскільки саме вона дозволяє однозначно встановити оптимальність такої конфігурації.
